技术数据 适合照明电路，电伴热和插座配电系统
ATEX认证 | II 2 G Ex db eb ia/ib mb [ia/ib] IIC T4~T6 Gb II 2 D Ex tb IIIC T80?C / T95?C Db IP66 |
IECEx认证 | Ex db eb ia/ib mb [ia/ib] IIC T4~T6 Gb Ex tb IIIC T80?C / T95?C Db IP66 |
CUTR认证 | KZ.7500361.22.01.03468 |
GB认证 | GYJ18.1263X |
情况温度 | –20 °C ~ +40 °C –40 °C ~ +55 °C (可选) |
额定电压 | 最高到 690 V (取决于元器件) |
额定电流 | 最高到 315 A (取决于元器件) |
端子截面 | 最高到 300 mm? |
IP防护品级 | IP66 |
箱体质料 | 玻璃纤维增强聚酯 |
箱体颜色 | 玄色 |
技术数据 - MCB
MCB 0.5A ~ 63A | ||
IECEx认证 | Ex db eb IIC Gb | |
应用温度1) | -40?C~+55?C | |
额定电压 | 主触点 | ******440 V AC |
辅助触点 | ******250 V AC | |
额定电流 | 主触点 | 0.5A ~ 63A |
辅助触点 | ******5 A | |
额定分断能力 (2/3相) | 10 kA | |
包管丝 | 取决于额定电流，******到125 A | |
连接端子 | 主触点 | 25mm2 |
辅助触点 | 2.5 mm2 | |
重量 | 0.74 kg Size 1 | |
1.13 kg Size 2 | ||
1.49 kg Size 3 | ||
箱体质料 | 增强阻燃尼龙 | |
箱体颜色 | 玄色 | |
可选 | 辅助触点；报警触点；分励脱扣；欠压脱扣 | |
挂锁 | 在OFF位置配有挂锁 | |
MCB - 订货信息 | ||||||||||||
CPD161 | -2 | -1 | 1 | 2 | -C | 630 | 10 | -1 | 2 | 1 | 1 | |
产品型号 | 箱体尺寸 | 内部元器件代码 | 额定电压 (MCB 产品系列) | MCB 尺寸 |
脱扣特性 |
额定电流 | 额定分断能力 |
辅助触点 |
报警触点 |
分励脱扣 |
欠压脱扣 | |
CPD161 | 2: Size 1/2极 | 1: MCB | 1: Eaton/PL9/PL10 | 1: 1极 | C: C 曲线 | 005: 0.5A | 130: 13A | 10: 10kA | 0: NA | 0: NA | 0: NA | 0: NA |
3: Size 2/3极 | 400V | 2: 2极 | D: D 曲线 | 010: 1A | 160: 16A | 06: 6kA | 1: 1NO | 1: 1C/O | 1: 12-110V | 1: 115VAC | ||
4: Size 3/4极 | 3: 3极 | 016: 1.6A | 200: 20A | 2: 1NC | 2: 110-415V | 2: 230VAC | ||||||
4: 4极 | 020: 2A | 250: 25A | 3: 1C/O | 3: 400VAC | ||||||||
030: 3A | 320: 32A | 4: 2NO | ||||||||||
040: 4A | 400: 40A | 5: 1NO+1C/O | ||||||||||
060: 6A | 500: 50A | 6: 1NO+1NC | ||||||||||
080: 8A | 630: 63A | |||||||||||
100: 10A | ||||||||||||
尺寸图/接线图
技术数据 - MCCB
MCCB 63 A ~ 250 A | |||
ATEX认证 | D II 2 G Ex de IIB/IIC Gb | ||
IECEx认证 | Ex de IIB/IIC Gb | ||
操作温度 | -20 ?C ~ +70 ?C | ||
应用温度1) | -20 ?C ~ +55 ?C (IIC / IIB 基于AGP17) | ||
事情温度 | -20 ?C ~ +110 ?C (IIC / IIB) | ||
蕴藏温度 | -20 ?C ~ +55 ?C 原包装 | ||
装置位置 | 笔直式旋转90? | ||
脱扣方法 | 热磁脱扣 | ||
宁静隔离EN 61140标准 | 在辅助触点和主触点之间 | 500 VAC | |
在辅助触点间 | 300 VAC | ||
额定攻击耐压 | 主触点 | 8000 V | |
辅助触点 | 6000 V | ||
额定事情电压 Ue | 440 V | ||
额定分断能力 Icu | 400/415/440V (50/60Hz) kA/cos y | 10 kA/0.25 或 25 kA | |
500VDC | 10 kA | ||
额定事情电压 | 主触点 | 63 A, 80 A, 100 A, 125 A, 160 A, 200 A 或 250 A | |
辅助触点 | ******5 A | ||
Ir 可调规模 | 0.8 ~ 1.0 x 额定电流 | ||
短路�；� | Ii = 10 x In | ||
Utilization category to IEC/EN 60947-2 | A | ||
负载类型 | AC1 & AC3 | ||
主触点接线尺寸 | 1 x 4.0 mm? 到 1 x 185 mm? | ||
辅助触点额定电压 | ******500 V AC | ||
辅助触点额定电流 | AC15 Ie (******到 230 V) / DC13 Ie (******到 24 V) | 4 A / 3 A | |
AC15 Ie (******到 400 V) / DC13 Ie (******到 60 V) | 2 A / 1.2 A | ||
AC15 Ie (******到 500 V) / DC13 Ie (******到 110 V) | 1 A / 0.8 A | ||
DC13 Ie (******到 220 V) | 0.3 A | ||
辅助/报警触点接线尺寸 | 1.0 mm? ~ 4.0 mm? | ||
短路延迟时间 | < 10 ms | ||
重量 | 10.5 kg - 4极 / 10 kg - 3极 | ||
箱体质料 | 聚酰胺 | ||
IP防护品级 | IP20 | ||
1) 需要考虑操作温度的规模和元器件的******允许的温升。

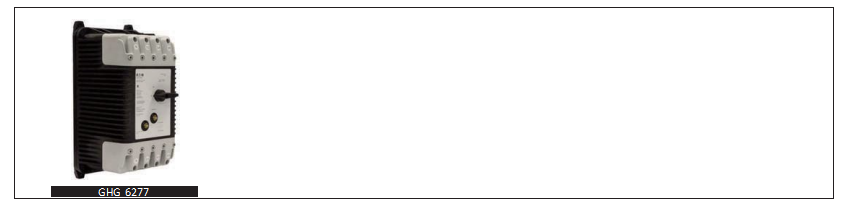

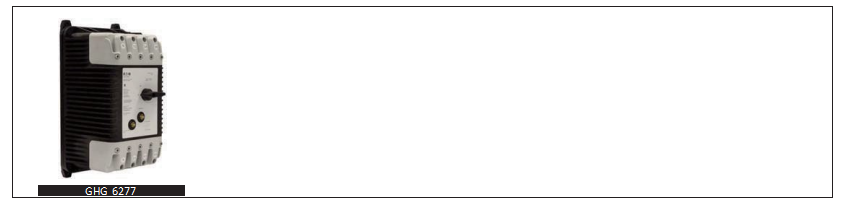

MCCB - 订货信息 | ||||||||
GHG 6277 | 0 | 01 | R0 | 1 | 3 | 2 | ||
产品型号 |
结构 |
配件 |
版本 |
开孔数 |
短路电流 | 额定电流 | ||
GHG6277 | MCCB | 0 | 分励脱扣 24V AC/DC + 辅助触点 1NO | 01 | E系列(标准) R0 | 3 孔 | IEC 10 kA@ 440V 3 | 63 A 2 |
MCCB + 1NO | 1 | 分励脱扣 110V-130V AC/DC + 辅助触点 1NO | 02 | A系列(仅10kA) R1 | 4 孔 | IEC 25 kA@ 440V AC 4 | 80 A 3 | |
MCCB + 1NC | 2 | 分励脱扣 208V-250V AC/DC + 辅助触点 1NO | 03 | 10kA@500V DC | 100 A 4 | |||
MCCB + | 3 | 分励脱扣 380V-440VAC/DC + 辅助触点 1NO | 04 | 125 A 5 | ||||
跳闸指示器 1NO | 欠压脱扣 24V 50/60Hz + 辅助触点 1NO | 05 | 160 A 6 | |||||
MCCB + 1NO/1NC | 4 | 欠压脱扣 110V-130V 50/60Hz + 辅助触点 1NO | 06 | 200 A 7 | ||||
跳闸指示器 1NC | 5 | 欠压脱扣 208V-240V 50/60Hz + 辅助触点 1NO | 07 | |||||
MCCB + 2NO 5 | 6 | 欠压脱扣 380V-440V 50/60Hz + 辅助触点 1NO | 08 | 250 A 9 | ||||
MCCB + 2NC 6 | 7 | 欠压脱扣 480V-525V 50/60Hz + 辅助触点 1NO | 09 | |||||
MCCB + 2NO + | 分励脱扣 24V AC/DC | 10 | ||||||
跳闸指示器 1NO | 8 | 分励脱扣 110V-130V AC/DC | 11 | |||||
MCCB + 2NC + | 分励脱扣 208V-250V AC/DC | 12 | ||||||
跳闸指示器 1NO | 9 | 分励脱扣 380V-440VAC/DC | 13 | |||||
MCCB + 1NO + | 欠压脱扣 24V 50/60Hz | 14 | ||||||
1NC + | 欠压脱扣 110V-130V 50/60Hz | 15 | ||||||
跳闸指示器 1NO | 欠压脱扣 208V-240V 50/60Hz | 16 | ||||||
欠压脱扣 380V-440V 50/60Hz | 17 | |||||||
欠压脱扣 480V-525V 50/60Hz | 18 | |||||||
辅助触点 2NO | 19 | |||||||
欠压脱扣 24V DC | 20 | |||||||
尺寸图/接线图
技术数据 - RCD
RCD 30mA ~ 300mA (25/40/63 A) | ||
IECEx认证 | Ex db eb IIC Gb | |
应用温度1) | -25?C~+55?C | |
额定电压 | 主触点 | ******400 V AC |
辅助触点 | ******250 V AC | |
额定电流 | 主触点 | 25A ~ 63A |
辅助触点 | ******5 A | |
额定剩余行动电流 | 30mA, 100mA 或 300mA | |
包管丝 | 取决于额定电流，******到100 A | |
连接端子 | 主触点 | 25mm2 |
辅助触点 | 2.5 mm2 | |
重量 | 0.74 kg Size 1 | |
1.13 kg Size 2 | ||
1.49 kg Size 3 | ||
箱体质料 | 增强阻燃尼龙 | |
箱体颜色 | 玄色 | |
可选 | 辅助触点；报警触点 | |
挂锁 | 在OFF位置配有挂锁 | |
RCD - 订货信息
CPD161 | -2 | -2 | 1 | 2 | -630 | 030 | -1 | 0 |
产品 型号 | 箱体 尺寸 | 内部元器件 代码 | 额定电压 (RCD 产品系列) | RCD 尺寸 | 额定电流 | 额定剩余 行动电流 | 辅助触点 | 报警触点 |
CPD161 | 2: Size 1/2极 | 2: RCD | 1: Eaton/PFIM 400V | 2: 2极 | 250: 25A | 030: 30mA | 0: NA | 0: NA |
3: Size 2/3极 | 4: 4极 | 400: 40A | 100: 100mA | 1: 1C/O | 1: 1C/O | |||
4: Size 3/4极 | 630: 63A | 300: 300mA |
尺寸图/接线图
