24kV ET1

移开式交流金属关闭开关设备

配VE24型中置式固封极柱真空断路器

ET1技术领先的开关设备

宁静可靠

?金属铠装及全关闭结构

?接纳均衡电场的步伐，主导体接纳热縮质料绝缘，具有较高的绝缘性能

?低压室及各高压隔室之间各自独立离隔

?快速合闸接地开关用于接地并具有关合短路电流的能力

?所有设备的操作包括断路器的分合闸，断路器手车的推入或移出以及接地开关的分合闸操作等，都能在门板关闭状态下进行

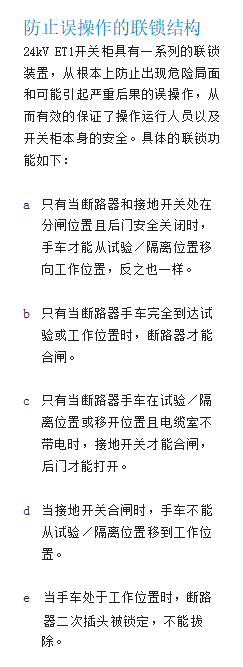

?具有可靠的闭锁装置，能有效的避免误操作

?通过内部燃弧试验

?透过门板的前后视察窗，可便当的观察断路器分合闸状态及手车位置、机构储能状态、接地开关分合位置以及电缆头的连接情况

?产品切合GB3906等标准和中国电力行业标准的要求。

实用性强

?壳体防护品级IP4X，可避免污物及小动物进入

?真空断路器手车为免维护型的，与其配套的操作机构仅需少量维护

?手车交换性好，更换断路器很是便当

?二次线敷设于尺寸宽裕的线槽内，美观并便于查线

适应性广

?可适应电缆和母线进出或电缆及母线混淆式进出

?可使用种种通例的电缆头

?可并接多根电缆

技术数据：

开关设备主要技术参数

VE24真空断路器主要技术参数：

24kV ET1开关柜结构示意图

结构与事情原理：

结构简述24kV ET1开关柜结构示意图

24kV ET1开关柜由柜体和可移开部件 (俗称手车) 两大部分组成。 柜体用金属隔板分成多个功效隔室，如母线室、断路器室、电缆室和低压室等。

开关柜的可移开部件可配置真空断路器手车、电压互感器手车、避雷器手车、隔离手车和熔断器手车等。

泄压装置

在手车室、母线室和电缆室的上方均设有泄压装置，装设在门上的特殊密封圈把柜门密封起来。当隔室内爆发故障爆发电弧时，开关柜内气压升高，顶部装备的泄压金属板被自动翻开，释放压力和高温气体，确保操作人员和开关设备的宁静。

二次插头和手车的位置联锁

开关柜和手车的二次连线是通过二次插头的联络实现的，二次插头通过一根尼龙波纹伸缩管与手车相联。二次插座装设在开关柜手车室的右上方。手车只有在试验位置时，才华插上或放弃二次插头。手车进入事情位置时二次插头被锁定。

带电显示装置

开关柜可装检测一次回路运行的带电显示装置。该装置由高压传感器和显示器两部分组成。该装置可以提示高压回路带电状况，还可以与电磁锁配合，对操作手柄、柜门和相邻柜实现强制闭锁。抵达避免带负荷移动隔离手车、避免带电关合接地开关、避免误入带电间隔的目的，提高整套产品的防误性能。

避免凝露

为了避免在高湿度或温度变革大的情况中爆发凝露，在断路器室和电缆室划分装设电加热器，以便在上述条件下避免绝缘事故的爆发。

接地装置

在电缆室内单独设有60x5mm2的接地铜排且贯串相邻各柜并与柜体良好连 接，供直接接地元器件使用。由于整个柜体用敷铝锌钢板相拼接，这样使整个柜体都处在良好的接地状态之中，确保运行人员触及柜体时宁静。

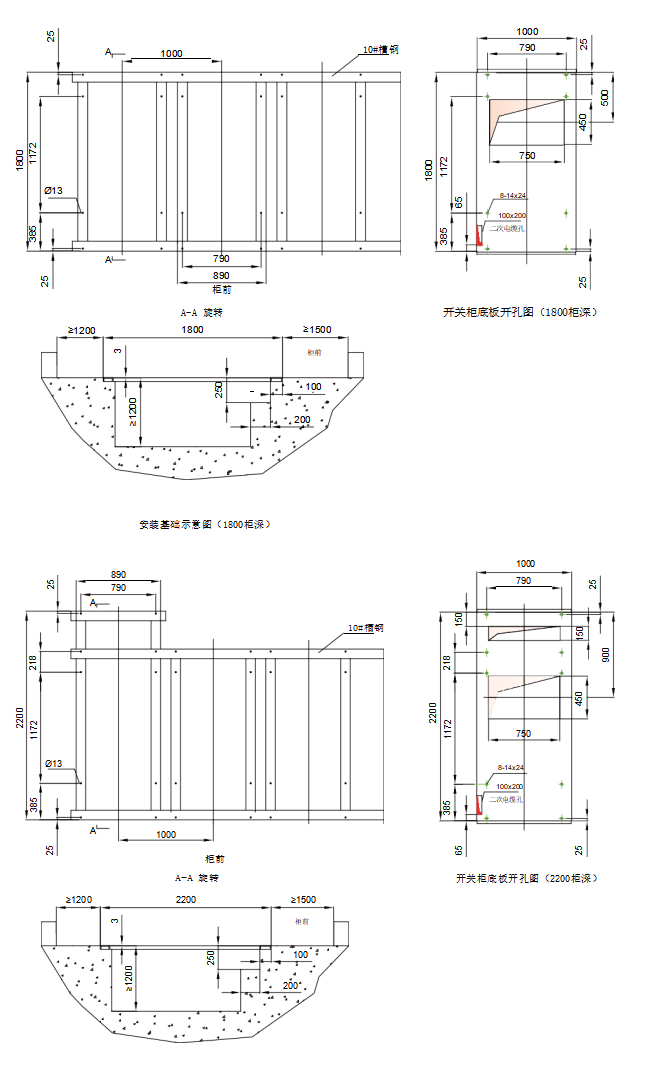

开孔尺寸图：

装置基础示意图（2200柜深）
